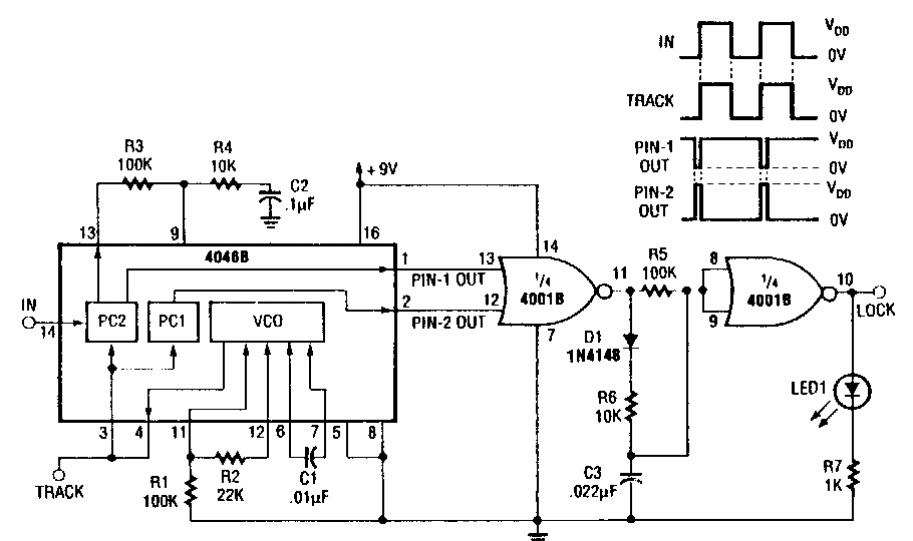

Este circuito reconhece um tom determinado pelo circuito sintonizado de entrada (R3/R4/C2). O circuito foi encontrado numa Radio Electronics dos anos 90. O 4046 não é componente comum atualmente.
| Clique na imagem para ampliar |
Este circuito reconhece um tom determinado pelo circuito sintonizado de entrada (R3/R4/C2). O circuito foi encontrado numa Radio Electronics dos anos 90. O 4046 não é componente comum atualmente.
