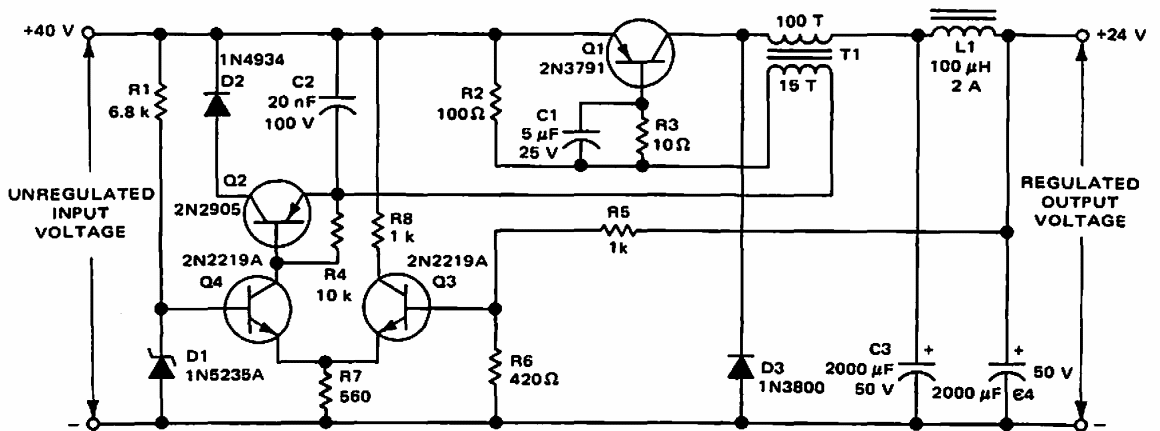

Regulador chaveado de 24 V x 100 mA CIR15732S CB8703E (CIR18696)

Este circuito foi obtido em documentação da Motorola de 1969. Os transistores são da época com alguns equivalentes modernos.

| Clique na imagem para ampliar |
