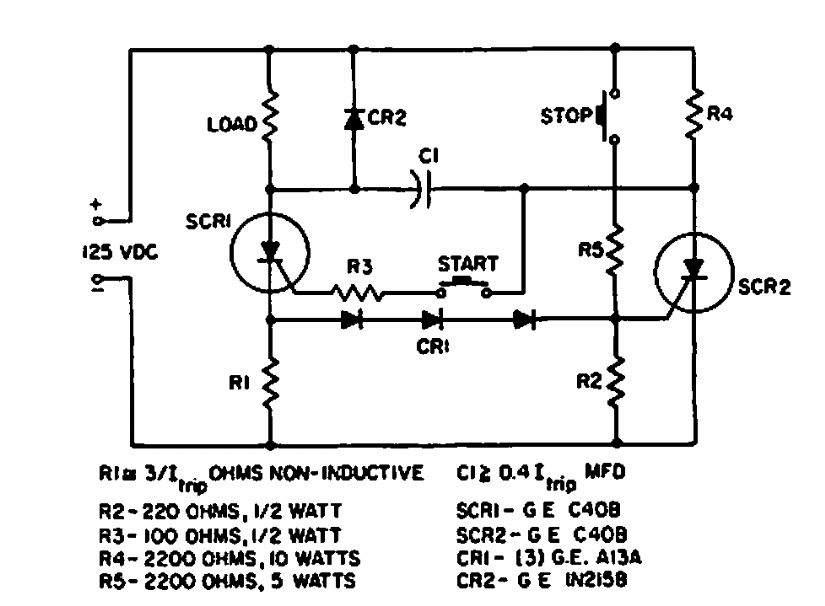

Encontrado num manual de SCRs da General Electric de 1967, este circuito pode ser usado na proteção de uma carga, comutando no caso de excesso de corrente. R1 determina a corrente de disparo.
| Clique na imagem para ampliar |
Encontrado num manual de SCRs da General Electric de 1967, este circuito pode ser usado na proteção de uma carga, comutando no caso de excesso de corrente. R1 determina a corrente de disparo.
