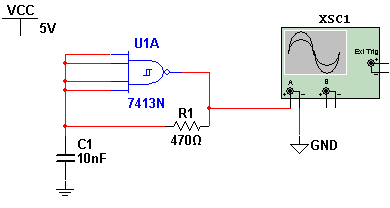

Na figura abaixo temos um simples oscilador retangular TTL que pode produzir sinais até algumas dezenas de megahertz. A frequência dos sinais é determinada pelo capacitor em conjunto com R1. Para mudar a frequência devemos alterar apenas o capacitor. Neste circuito, usamos uma das duas portas NAND disparadoras disponíveis no circuito integrado TTL 7413. A frequência máxima depende da família TTL utilizada. Damos também a forma do sinal visualizado no osciloscópio virtual do Multisim 11.0.
![Oscilador 7413 Oscilador 7413](/images/stories/circuitos/ne0268_01.gif)
Oscilador 7413

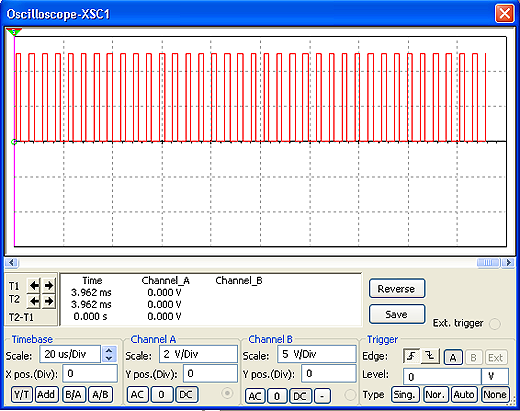

Sinal retangular de 5 V visualizado no Multisim 11.0. Observe que o ciclo ativo é de 50%.
![Forma de onda do oscilador 7413. Forma de onda do oscilador 7413.](/images/stories/circuitos/ne0268_02.png)
Forma de onda do oscilador 7413.
Arquivos para download: Simulação e netlist
