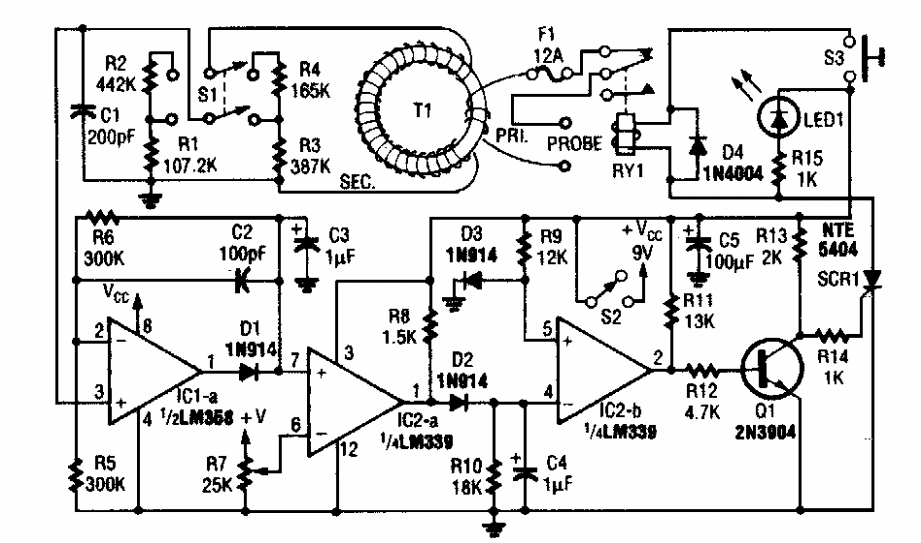

Encontrado numa Radio Electronics dos anos 90, este circuito tem por finalidade disparar um relé quando a corrente num circuito ultrapassa um determinado valor. O transformador toroidal tem 100 voltas de fio 30 num enrolamento e 2 voltas no secundário sendo apropriado para correntes de 10 a 12 A.
| Clique na imagem para ampliar |
