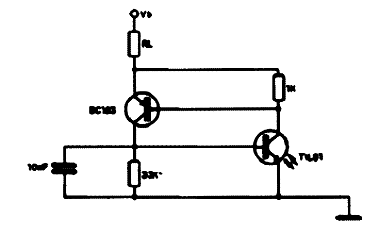

O circuito apresentado simula um Foto-SCR ou Foto-Tiristor, disparando quando luz incide no foto-transistor. Equivalentes ao foto-transistor indicado e ao transistor podem ser utilizados. Para o transistor pode-se usar um BC557. A tensão de alimentação pode ficar entre 6 e 12 V tipicamente. Este circuito foi sugerido pela Texas Instruments.
![Foto-Tiristor Simulado Foto-Tiristor Simulado](/images/stories/banco/cir0378_01.gif)
Foto-Tiristor Simulado
