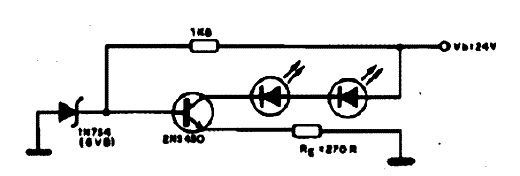

O circuito mostrado é sugerido pela Texas Instruments. Sua finalidade é fornecer uma corrente constante de 22,6 mA a dois LEDs ligados em série. Transistores equivalentes de uso geral como os BC547 podem ser usados e o LED fixa a tensão de base no transistor em 6,8 V. Este valor em conjunto com a queda de tensão na junção emissor-base do transistor mais o resistor RE determinam a corrente nos LEDs. O valor de RE pode ser alterado em função da corrente desejada.
Excitação de LEDs em Série
