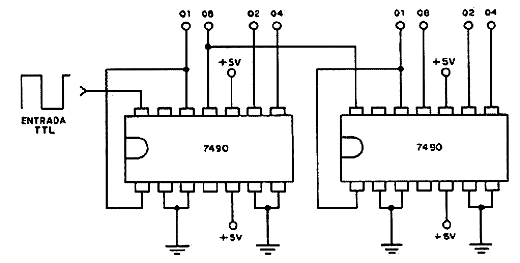

Na figura temos o modo de se conectar os circuitos integrados TTL 7490 para a contagem até 99. Os valores contados aparecem na forma BCD nas saídas de Q1 a Q4 de cada circuito integrado. Estes sinais podem ser levados a um decodificador e apresentados num display. Veja em CIR001 o circuito completo para esta finalidade. O circuito deve ser alimentado com 5 V e o sinal de entrada deve ser retangular livre de repiques. Mais circuitos integrados 7490 podem ser cascateados para contagem até 999, 9999, etc.
Contador Até 99 - 7490
