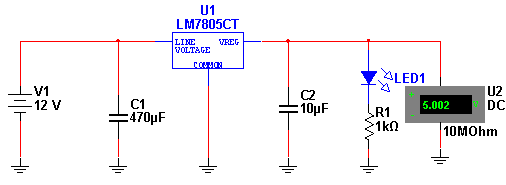

Este circuito é indicado para aplicações automotivas ou que façam uso de uma bateria de 12 V para alimentar aparelhos de 5 V ou 6 V com correntes até 1 A. Para correntes acima de 200 mA, o circuito integrado deve ser montado em radiador de calor. O tipo do integrado determina a tensão de saída. O 7805 é para 5 V e o 7806 para 6 V. Será conveniente acrescentar ao circuito um fusível de 2 A em série com a entrada de 12 V para proteção. Na simulação colocamos um voltímetro na saída para indicar a tensão. O LED indicador é opcional.
Redutor de 12 V Para 5 ou 6 V
Arquivos para download: Simulação e Netlist
