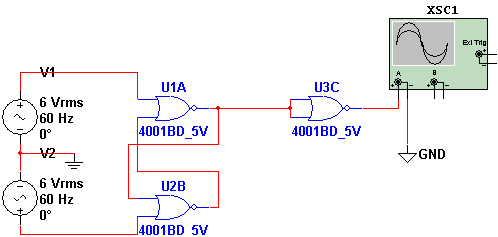

A simulação de um circuito que gera sinais retangulares de 60 Hz a partir da rede de energia (senoidal) é conseguida com 3 portas de um circuito integrado que tanto pode ser o 4001 como o 4011, pois basta configurá-los como inversores e como flip-flop. No circuito simulado da figura abaixo, os dois geradores de 6 V simulam o secundário de um transformador alimentado pela rede de energia. Na simulação não temos tempos reais de frequência, mas ela serve para mostrar o funcionamento.
![60 Hz - TTL 60 Hz - TTL](/images/stories/circuitos/ne0226_01.gif)
60 Hz - TTL

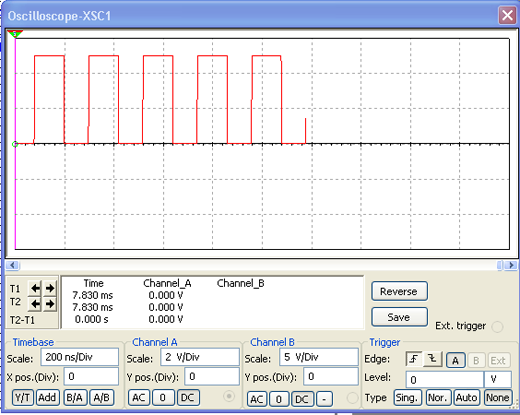

A forma de onda visualizada no osciloscópio virtual do Multisim 11.0 é dada a seguir.
![A forma de onda do instrumento virtual A forma de onda do instrumento virtual](/images/stories/circuitos/ne0226_02.png)
A forma de onda do instrumento virtual
Arquivos para download: Simulação e Netlist
