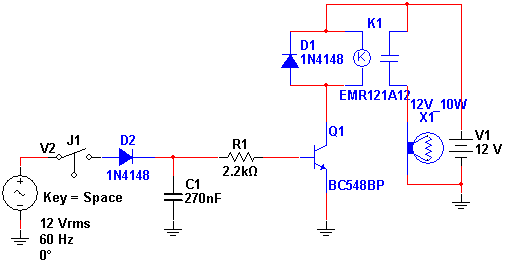

Este circuito mostra como implementar um interruptor acionado por uma tensão de pelo menos 1 V de baixa frequência, um sinal de áudio, por exemplo. O sinal é retificado por D2 e filtrado por C1 para excitar o transistor que aciona o relé, Na aplicação, o circuito é alimentado por uma tensão de 12 V, que é a tensão do relé empregado. No entanto, o mesmo circuito pode ser alimentado com tensões de 6 a 15 V, conforme o relé. O relé deve ser de tipo sensível com corrente de bobina não maior que 100 mA. O circuito funcionará com sinais de até alguns megahertz.
Chave AC
Arquivos para download: Simulação e Netlist
