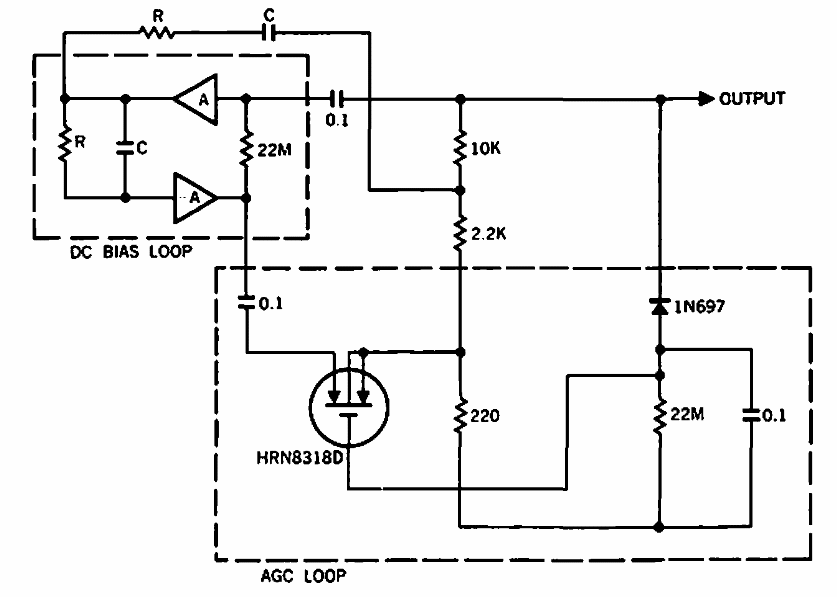

Oscilador por ponte de Wien CIR13738S CB6405E (CIR16696)

Este circuito é de uma documentação da Hughes de 1968. Os componentes são da época e a rede RC determina a frequência de operação do circuito.

| Clique na imagem para ampliar |
