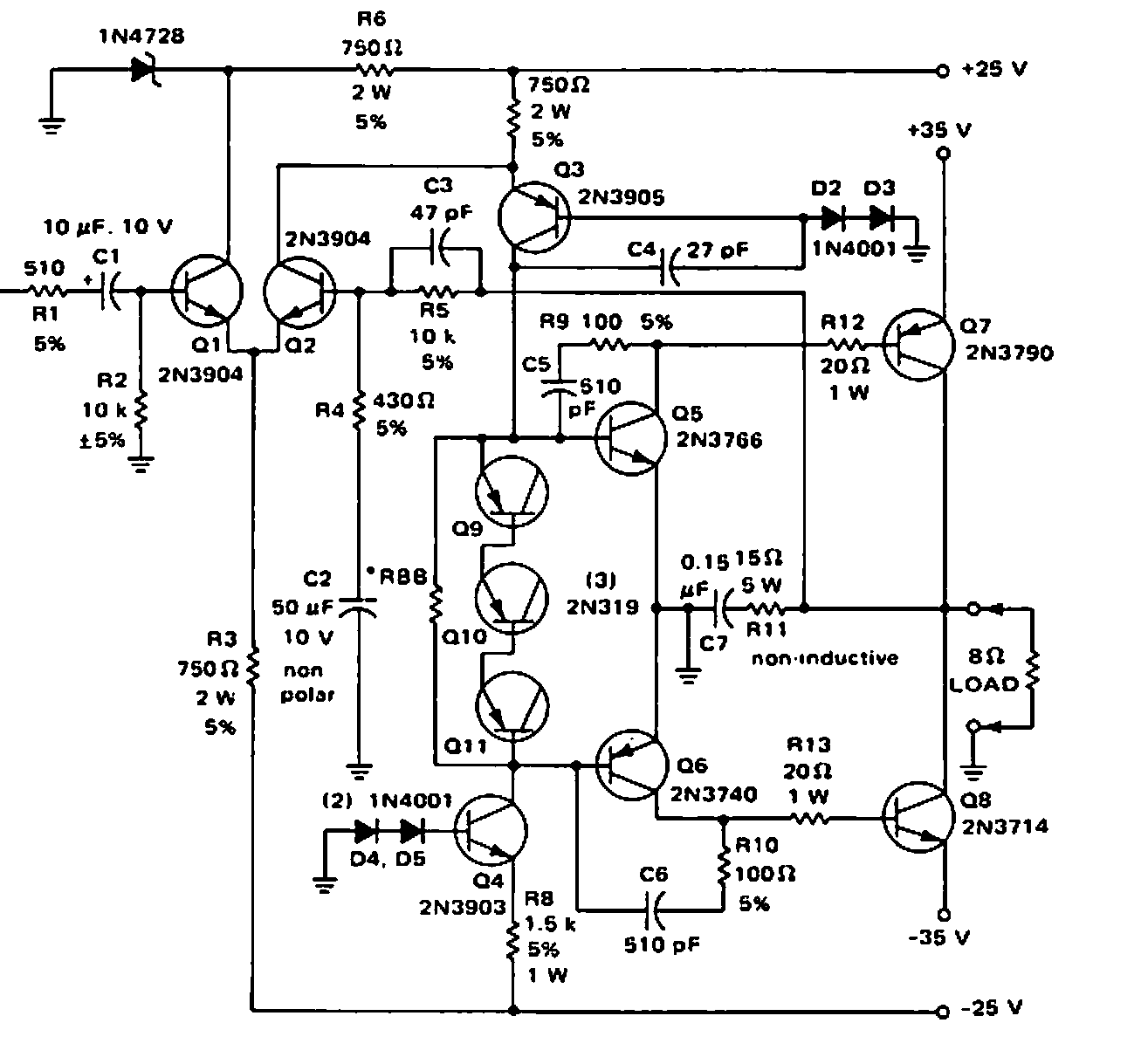

Este amplificador com saída de 8 ohms foi encontrado em publicação da Motorola de 1968. O circuito faz uso de transistores da época e é alimentado com uma tensão de 25 V + 25 V.
| Clique na imagem para ampliar |
Este amplificador com saída de 8 ohms foi encontrado em publicação da Motorola de 1968. O circuito faz uso de transistores da época e é alimentado com uma tensão de 25 V + 25 V.
