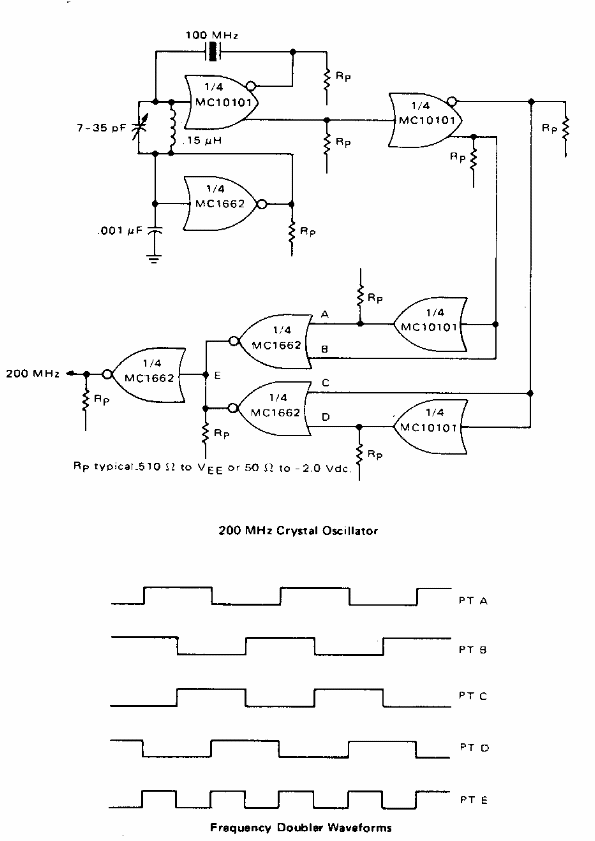

Este circuito da Motorola dos anos 80 pode gerar sinais de 100 MHz, mas que chegam aos 200 MHz com o circuito dobrador. As formas de onda dos sinais são dadas junto ao diagrama.
