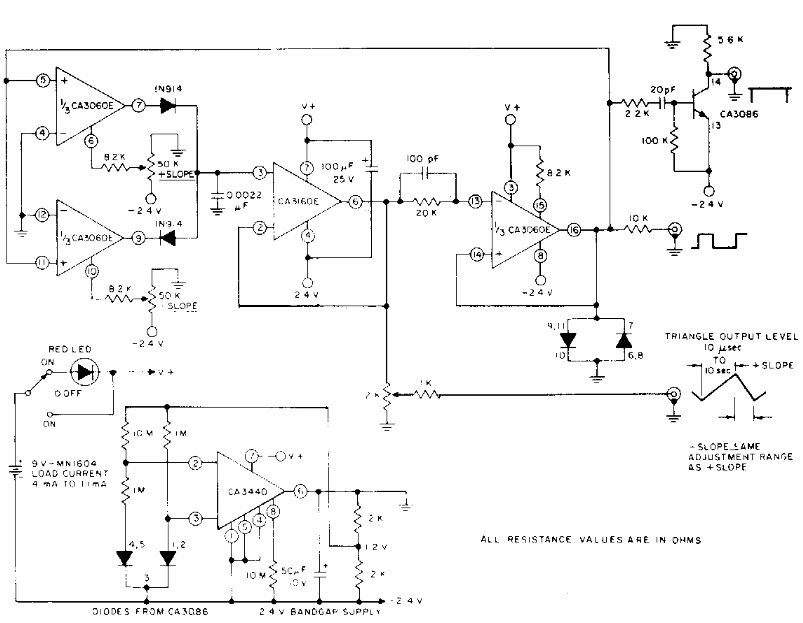

Este circuito foi obtido numa documentação da General Electric dos anos 80. Os operacionais com FET são da época. Pode ser estudada a utilização de equivalentes modernos. O circuito tem uma faixa de ajusta na proporção de 1 000 000 para 1.




| Clique na imagem para ampliar |
