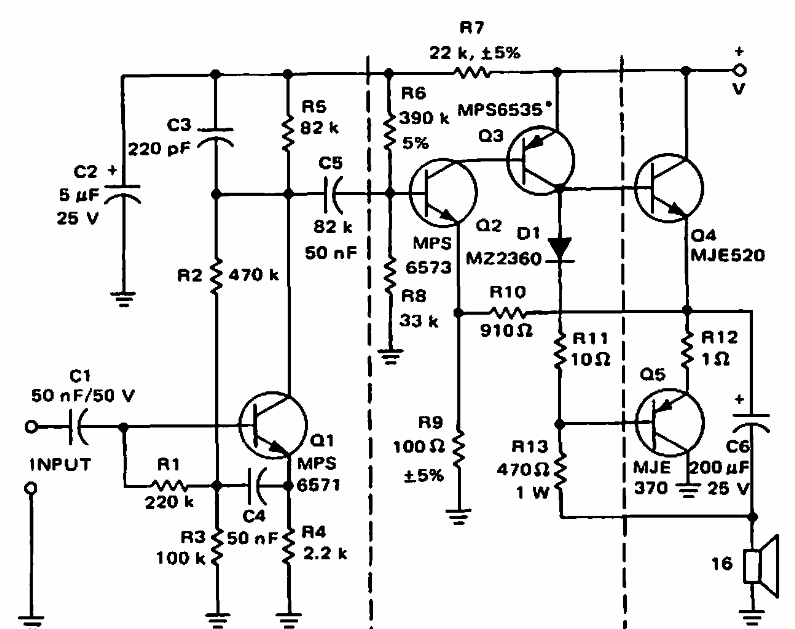

Amplificador de 5 W CIR13558S CB6203E (CIR16493)

Este circuito foi encontrado em documentação da Motorola de 1968. Os transistores são da empresa, e a alimentação feita com tensão da ordem de 22 V.

| Clique na imagem para ampliar |
