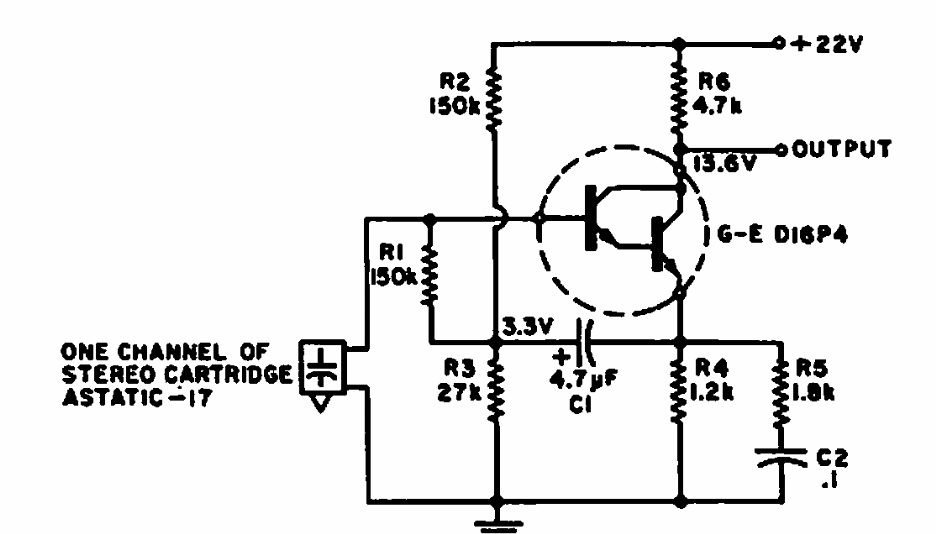

Encontrado numa Electronics World de 1968 este circuito tem uma faixa passante de 40 a 12 000 Hz fornecendo uma saída de 1,9 Vpp. O transistor usado é da época. O circuito é indicado para toca-discos com fonocaptores capacitivos.
| Clique na imagem para ampliar |
