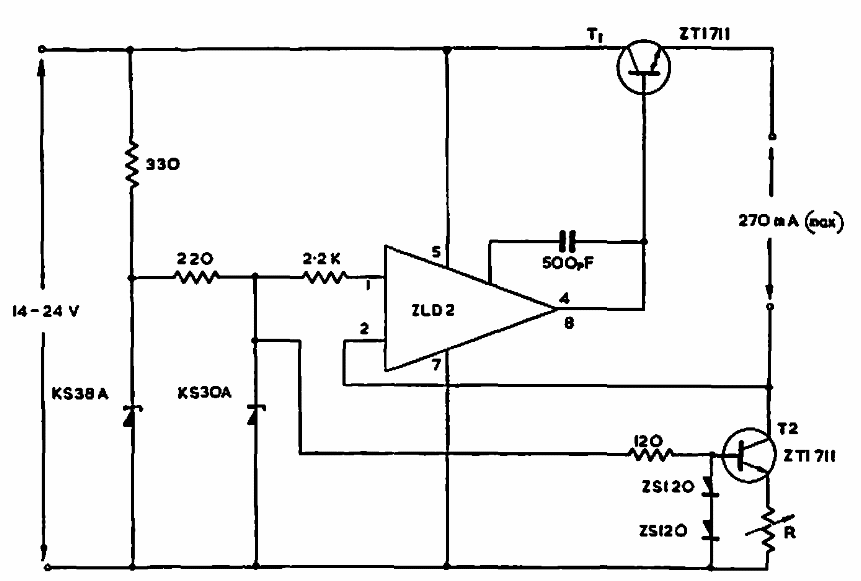

Este circuito é de uma documentação da Ferranti de 1967. O operacional é da época, mas a configuração é válida para componentes equivalentes modernos, inclusive com maior capacidade de corrente.
| Clique na imagem para ampliar |
Este circuito é de uma documentação da Ferranti de 1967. O operacional é da época, mas a configuração é válida para componentes equivalentes modernos, inclusive com maior capacidade de corrente.
