Calibrador de 100 kHz CIR13838S CB5407E (CIR16792)

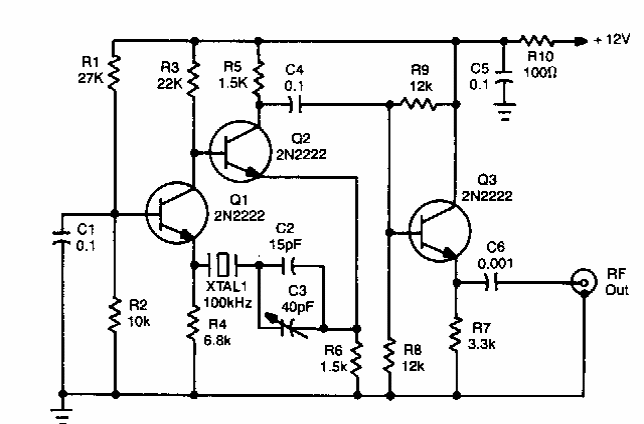

Este circuito foi obtido numa Popular Electronics dos anos 90. O circuito usa transistores comuns atualmente e a frequência é dada pelo cristal.

| Clique na imagem para ampliar |
