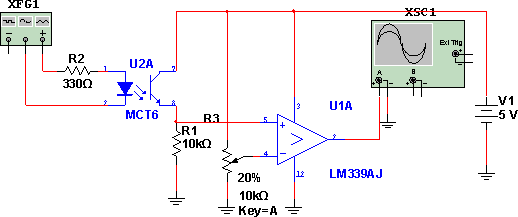

Neste circuito o sinal que excita o LED do acoplador óptico vem da porta paralelo de um computador (PC) ou ainda da saída de um microcontrolador. Na simulação o sinal digital é gerado artificialmente por um gerador de funções. A alimentação do circuito de saída pode ser feita com tensões de 5 V a 12 V e a corrente de alguns miliampères pode ser usada para excitar uma etapa de potência. Outros comparadores podem ser utilizados em substituição ao LM339 e até mesmo amplificadores operacionais. O ponto de disparo é ajustado no potenciômetro R3. Na simulação este potenciômetro pode ser ajustado pela tecla A.
![Interface Isolada Interface Isolada](/images/stories/circuitos/ne0223_01.gif)

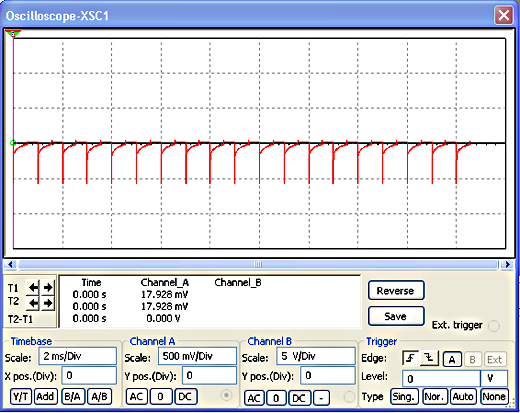

A forma do sinal obtido do circuito é visualizada segundo a figura abaixo no osciloscópio virtual do Multisim 11.0.
![Forma de onda no osciloscópio virtual. Forma de onda no osciloscópio virtual.](/images/stories/circuitos/ne0223_02.png)
Download: Simulação e netlist
