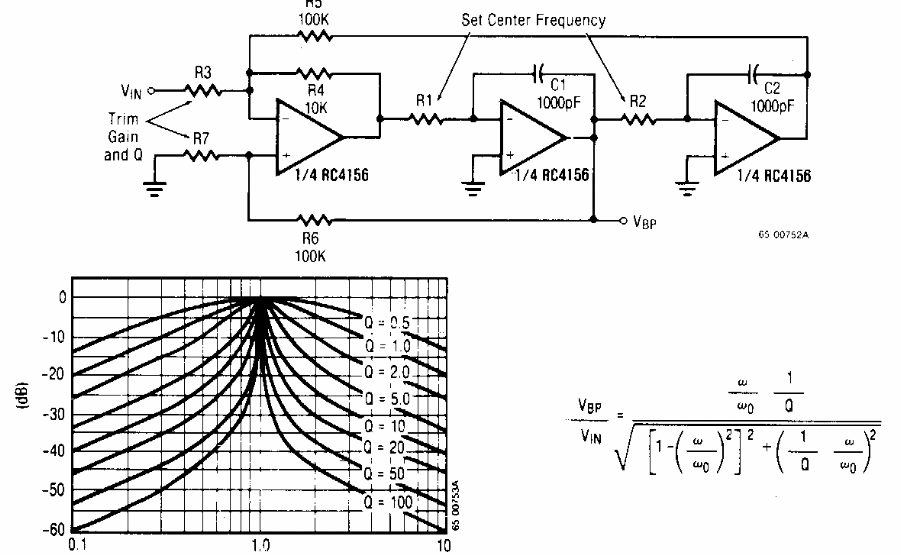

Este filtro foi encontrado numa documentação antiga da Raytheon. O circuito faz uso de operacionais da época, mas a configuração pode ser aplicada a operacionais modernos. Junto ao diagrama a curva de comportamento e a fórmula para cálculo de componentes.




| Clique na imagem para ampliar |
