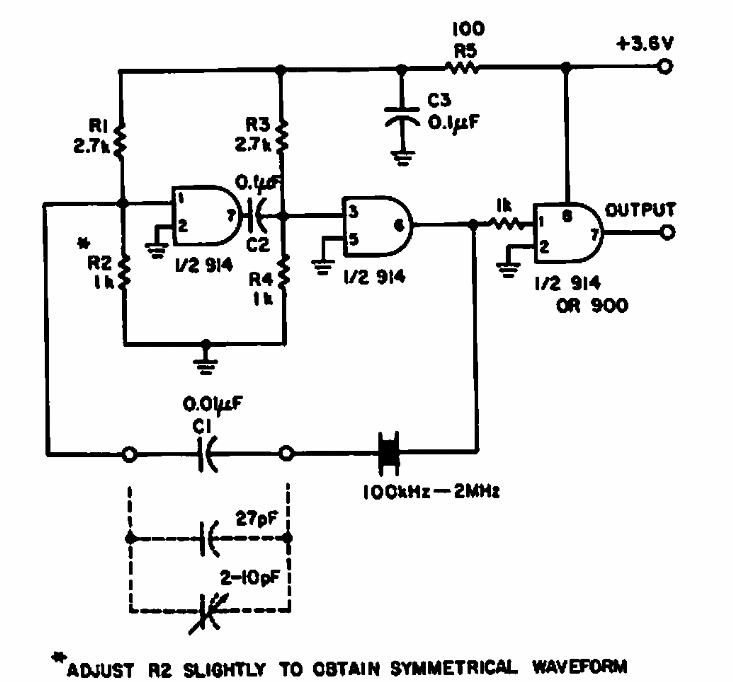

Clock de 2 MHz CIR13796S CB6464E (CIR16749)

Este circuito de uma Electronic Design de 1969 usa lógica RTL. A configuração pode ser adaptada para TTL. A frequência é dada pelo cristal.

| Clique na imagem para ampliar |
