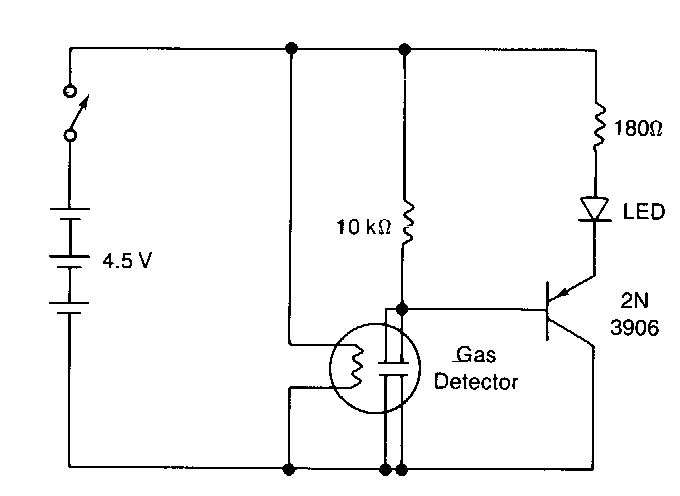

Este circuito simples encontrado numa documentação americana dos anos 80 simplesmente acusa se existem gases tóxicos numa emissão, fazendo acender um LED. O circuito usa um sensor comum da época fabricado pela Figaro Engineering.
| Clique na imagem para ampliar |
