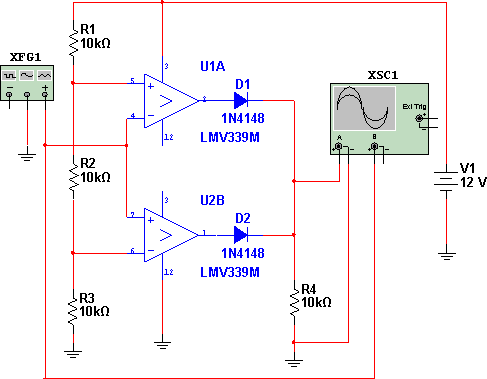

A saída deste circuito estará sempre no nível baixo, indo para o nível alto apenas com uma determinada faixa de tensões de entrada. Esta faixa de tensão é determinada pelos resistores R1, R2 e R3. Assim, a primeira tensão de disparo (limiar) será dada pela referência no pino 6 do comparador enquanto a segunda tensão de disparo (volta ao nível zero) será dada pela tensão de referência no pino 4. Na simulação aplicamos uma tensão triangular na entrada de modo a obter uma subida e descida linear de tensão na entrada do circuito, observando no osciloscópio os pontos de disparo. São usados dois dos comparadores do LM339 que contém 4 deles. Podem ser usados outros comparadores e até mesmo amplificadores operacionais, sem a necessidade de uma fonte simétrica se formos trabalhar com sinais apenas positivos. Na figura o circuito completo do comparador de janela.
![Comparador de Janela - 1 Comparador de Janela - 1](/images/stories/circuitos/ne0221_01.gif)

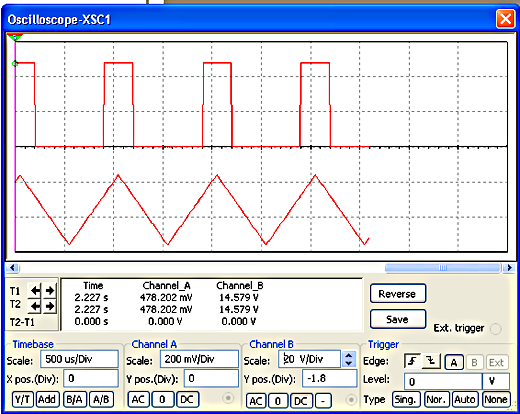

A forma do pulso de saída em função da entrada é dada pelo osciloscópio virtual, conforme figura abaixo.
![Forma de onda no osciloscópio virtual. Forma de onda no osciloscópio virtual.](/images/stories/circuitos/ne0221_02.png)
Download: Simulação e netlist
