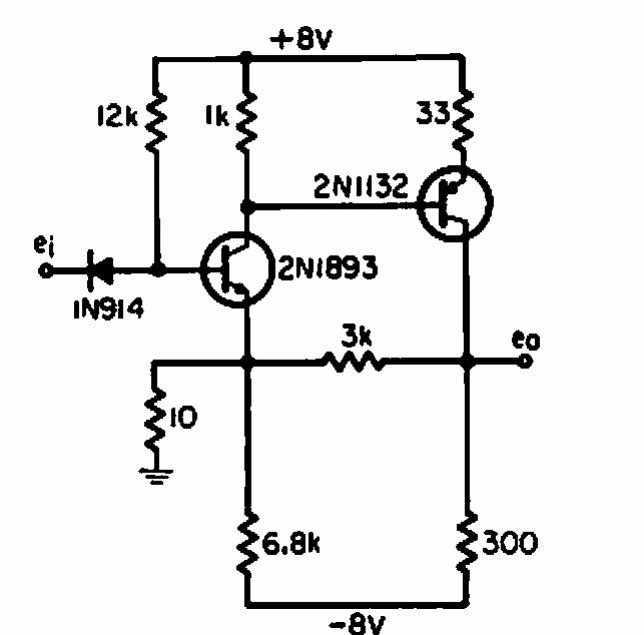

Amplificador de 1MHz com ganho 100 CIR13987S CB6650E (CIR16940)

Encontrado em documentação de 1968 este amplificador pode ser elaborado com base em transistores atuais. Observe a alimentação simétrica.
