Comutador de banda larga sem transformador CIR13789S CB6457E (CIR16742)

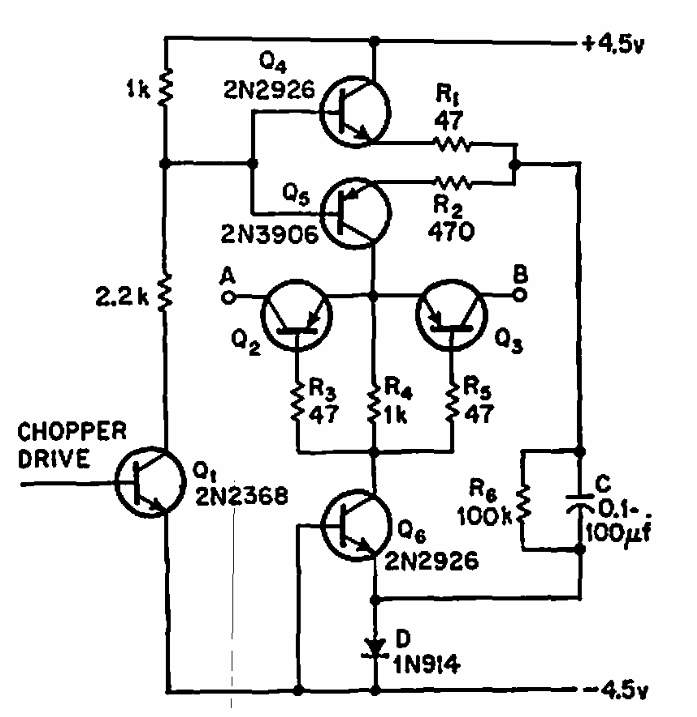

Encontramos este circuito chopper numa publicação de 1967. Os transistores são da época, podendo ser usados equivalentes atuais.

| Clique na imagem para ampliar |
