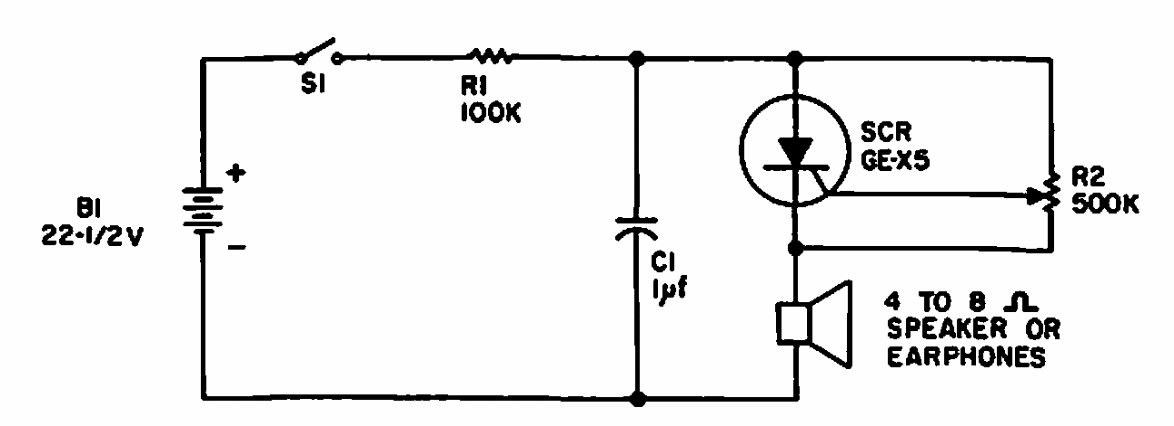

Oscilador para alarme com SCR CIR13467S CB6114E (CIR16403)

Este circuito foi sugerido pela General Electric em uma documentação de 1965. O circuito pode ser implementado com SCR equivalente.

| Clique na imagem para ampliar |
