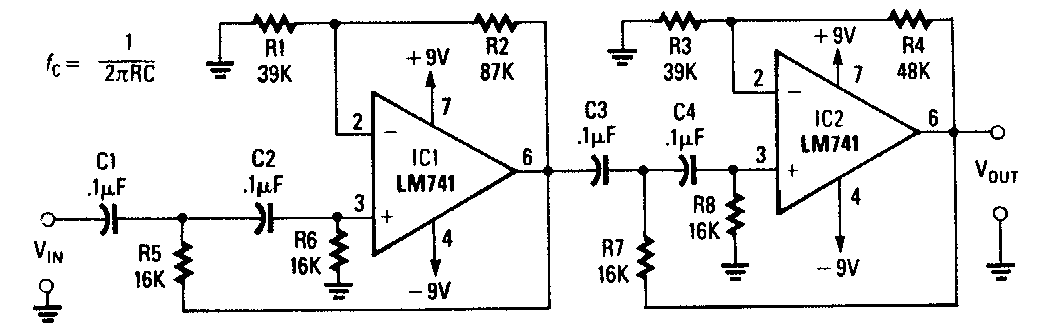

Este circuito de quarta ordem foi encontrado numa Radio Electronics dos anos 80. A alimentação deve ser simétrica e a frequência para outras frequências pode ser calculada pela fórmula junto ao diagrama.




| Clique na imagem para ampliar |
