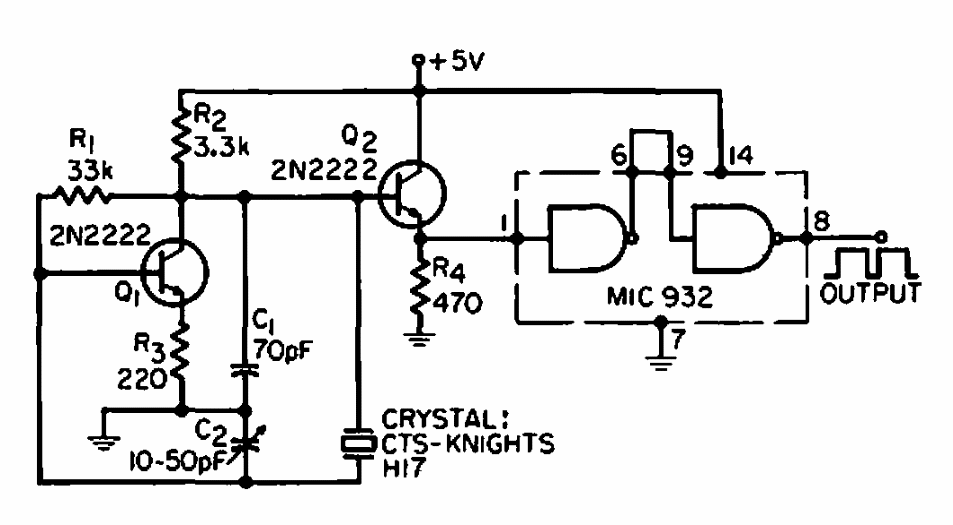

Este circuito com saída compatível TTL foi encontrado numa documentação americana de 1968. O circuito é alimentado por 5 V e a frequência pode ser alterada pela troca do cristal.




| Clique na imagem para ampliar |
