Sequencial de dois estados CIR13902S CB6566E (CIR16856)

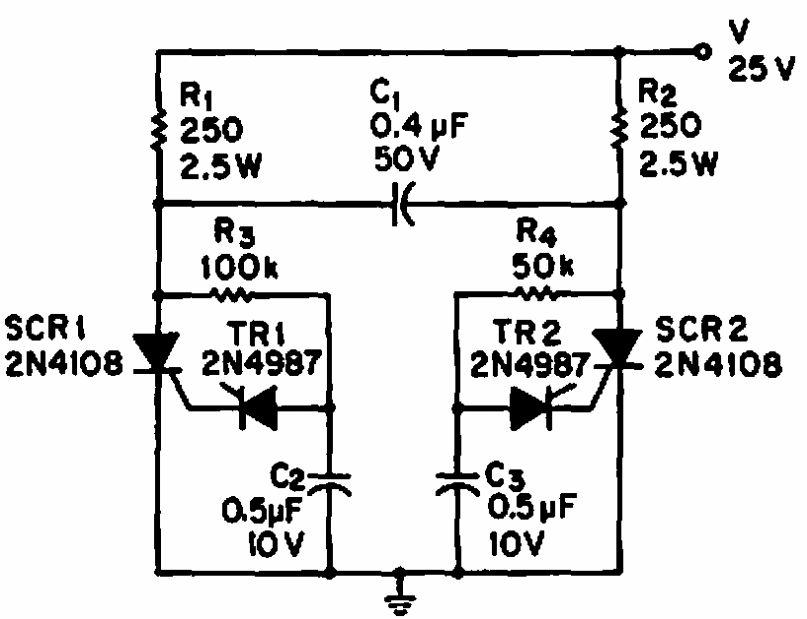

Encontrado numa documentação de 1970, este biestável com SCR pode ser implementado com SCRs equivalentes modernos. Observe as cargas controladas.

| Clique na imagem para ampliar |
