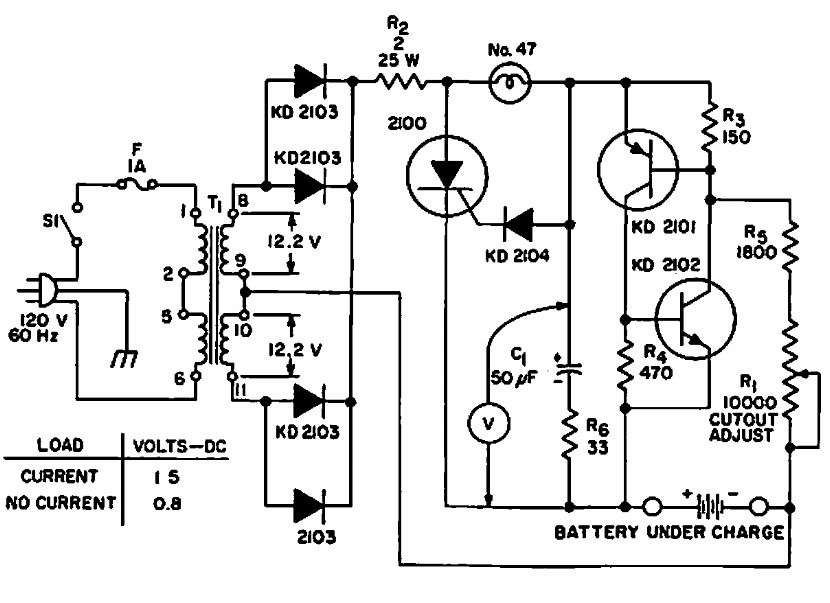

Este circuito foi encontrado num manual da RCA de 1967. Os transistores são da época. O ajuste é feito para a leitura de 7,15 V na bateria carregada e a corrente é de carga é de 3,2 A.




| Clique na imagem para ampliar |
