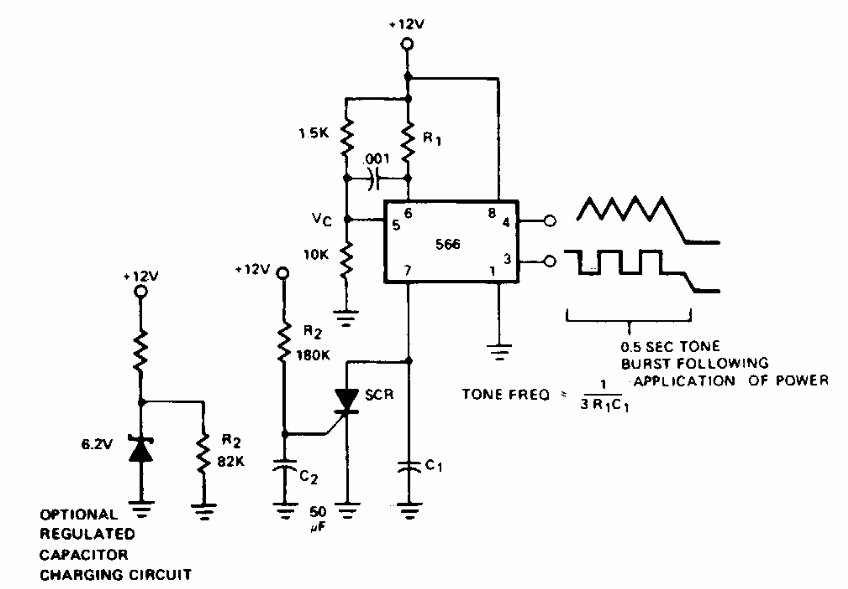

Este circuito foi encontrado numa documentação da Signetics dos anos 80. O integrado é um PLL e o SCR de uso geral. A frequência do tom é dada por R1 e C1 conforme fórmula junto ao diagrama.
