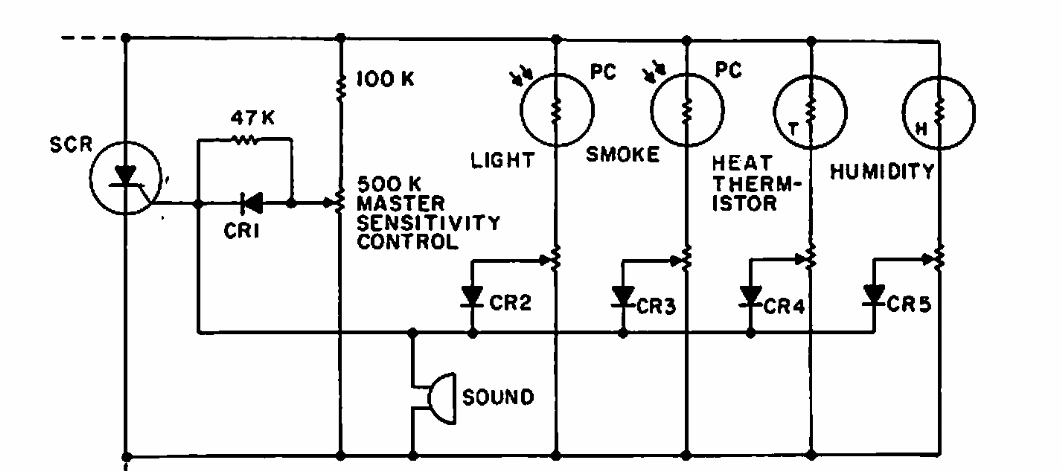

Este circuito é de uma publicação de 1968. Nele temos o uso de diversos tipos de sensores resistivos com ajustes individuais disparando um único SCR. A alimentação depende do tipo de dispositivo sonoro a ser disparado.




| Clique na imagem para ampliar |
