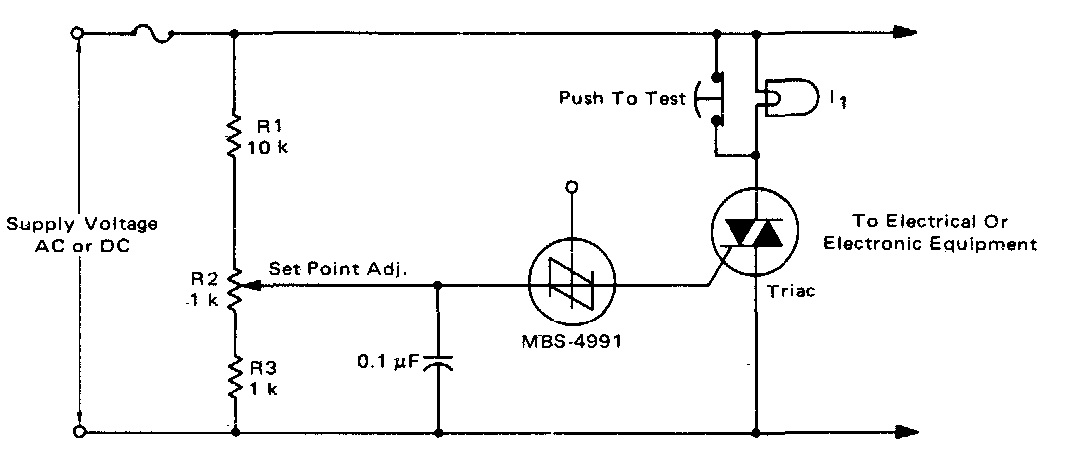

Este circuito dispara colocando em curto a carga de modo a queimar rapidamente o fusível quando a tensão supera um determinado valor. A tensão de disparo é ajustada em R2, O fusível deve ser de acordo com a carga que deve ser protegida.
| Clique na imagem para ampliar |
