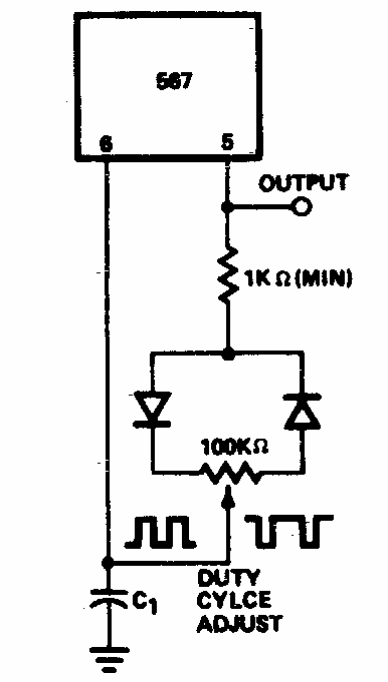

Na figura temos o modo de se implementar um oscilador com ciclo ativo ajustável usando o PLL 567. A frequência depende de C1 e os diodos são de uso geral. A alimentação é de 9 ou 10 V.

Na figura temos o modo de se implementar um oscilador com ciclo ativo ajustável usando o PLL 567. A frequência depende de C1 e os diodos são de uso geral. A alimentação é de 9 ou 10 V.
