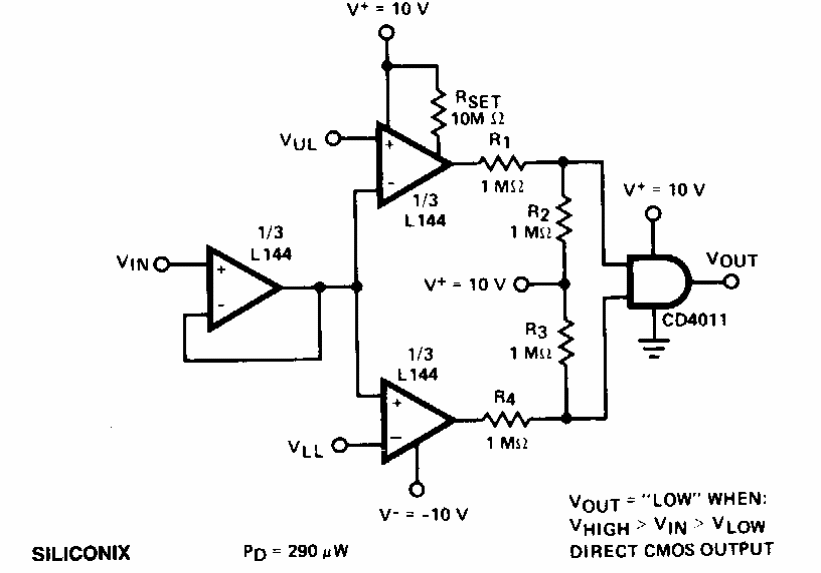

Este circuito duplo foi encontrado numa documentação da Siliconix dos anos 80. A fonte deve ser simétrica e comparadores equivalentes podem ser usados. O circuito permite o uso como shield alterando-se a alimentação da porta de saída.




| Clique na imagem para ampliar |
