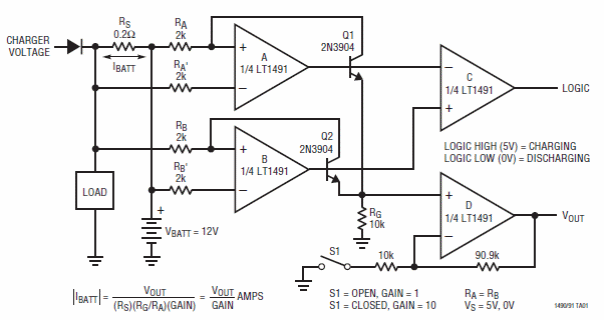

Encontramos este monitor de bateria num manual de aplicações da Linear Technology de 2005. O circuito usa componentes da empresa, fornecendo a indicação lógica do estado sendo aplicado a baterias de 12 V. Fórmulas junto ao diagrama possibilitam calcular os componentes.
