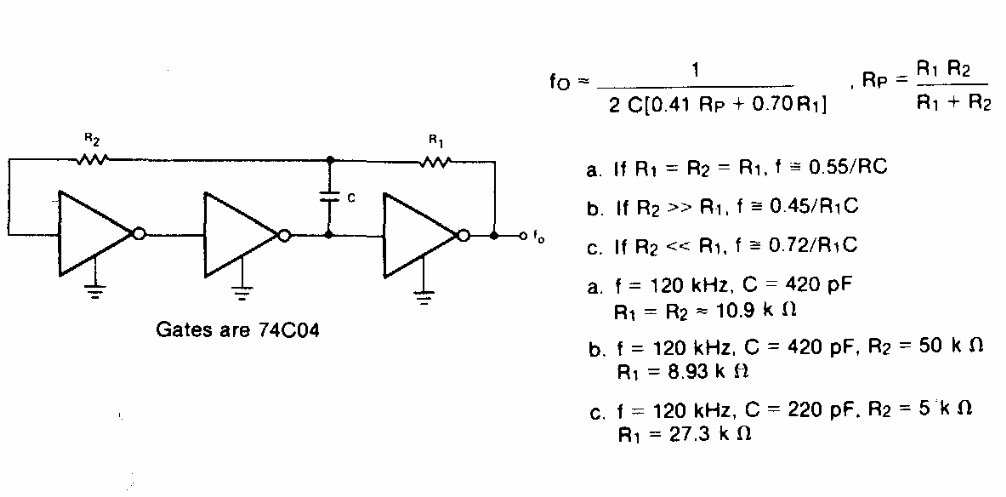

Neste circuito de oscilador com 3 inversores TTL temos todas as condições para o cálculo da frequência. A alimentação deve ser feita com 5 V. O circuito é de uma documentação americana sobre TTL.
| Clique na imagem para ampliar |
Neste circuito de oscilador com 3 inversores TTL temos todas as condições para o cálculo da frequência. A alimentação deve ser feita com 5 V. O circuito é de uma documentação americana sobre TTL.
