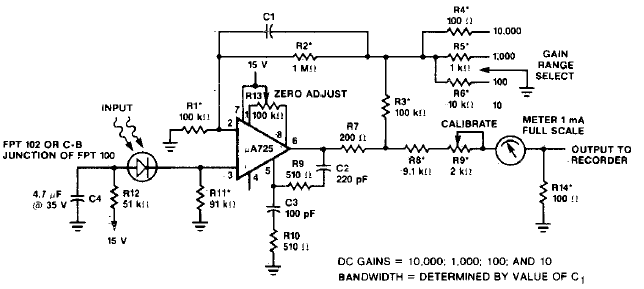

Este circuito é de um manual de componentes dos anos 80. Os componentes são da época, mas o circuito pode ser adaptado para usar componentes equivalentes modernos. Os ganhos de 10 000, 1000, 100 e 10 são selecionados por uma chave.
| Clique na imagem para ampliar |
