Oscilador aperiódico de Butler CIR12685S CB5125E (CIR15624)

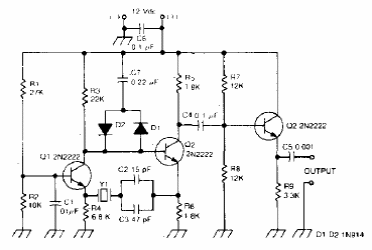

Este circuito pode gerar sinais na faixa de 50 kHz a 500 kHz usando cristal apropriado. O circuito é de uma documentação americana podendo alcançar frequências até 100 MHz. Os transistores admitem equivalentes.
