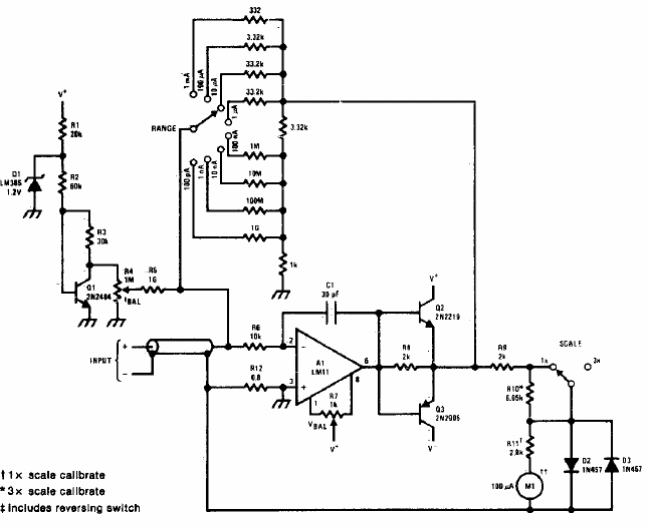

Este instrumento foi obtido num manual do próprio circuito integrado usado, mas pode ser aplicado a outros integrados. O circuito tem escalas de corrente de 100 nA a 1 mA e uma escala de correntes baixa de um multímetro comum pode ser utilizada. A precisão do circuito depende dos resistores do divisor.
| Clique na imagem para ampliar |
