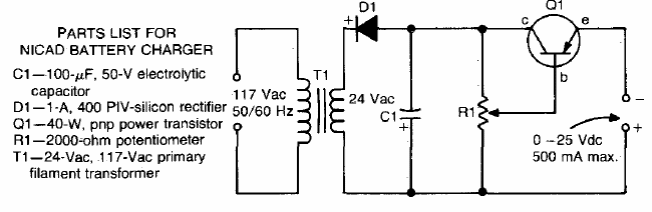

Este carregador simples foi encontrado numa documentação dos anos 80. O transistor pode ser o TIP42 dotado de um dissipador de calor. R1 ajusta a corrente de carga. O transformador tem uma corrente de secundário de 1 A.




| Clique na imagem para ampliar |
