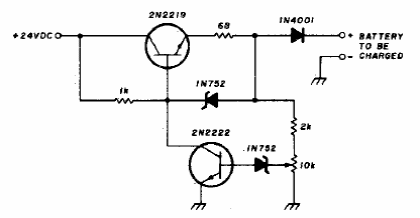

Este carregador para pequenas baterias de 12 V foi encontrado numa documentação americana. O circuito carrega com uma corrente de 75 mA até o ponto de carga completa ajustado num trimpot. O transistor de potência deve ser dotado de dissipador de calor.
