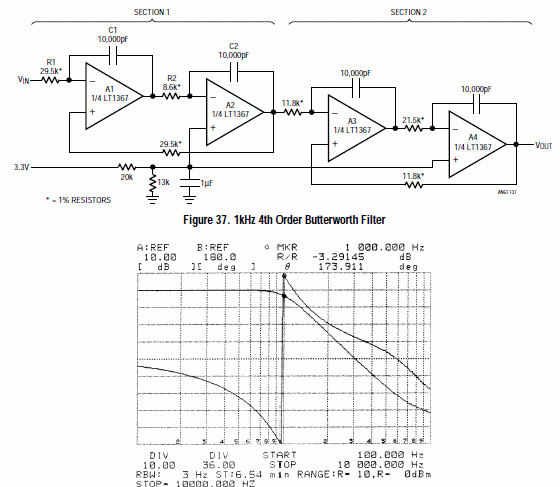

Este filtro foi obtido num manual da Linear Technology dos anos 90. A fonte de alimentação deve ser simétrica e a curva de comportamento para uma frequência de 1 kHz é dada junto ao diagrama. Outras frequências podem ser obtidas pela troca dos componentes.
