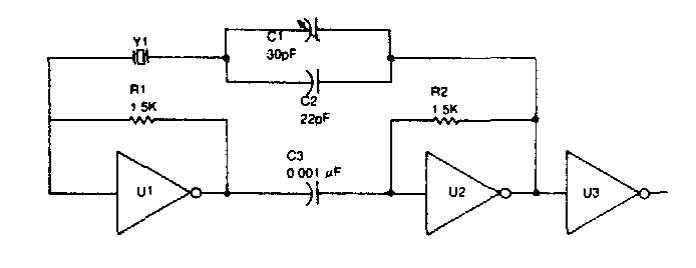

Mostramos um oscilador que produz sinais retangulares TTL baseado em inversores. Os inversores podem também ser elaborados com portas comuns NOR ou NAND, O circuito deve ser alimentado por 5 V.
| Clique na imagem para ampliar |
Mostramos um oscilador que produz sinais retangulares TTL baseado em inversores. Os inversores podem também ser elaborados com portas comuns NOR ou NAND, O circuito deve ser alimentado por 5 V.
