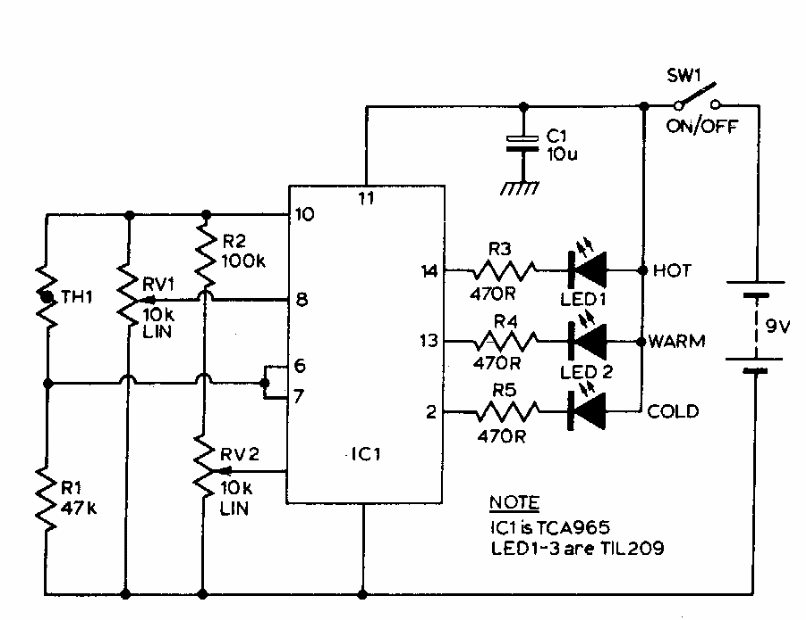

Este circuito aciona 3 LEDs em faixas de temperatura indicadas no diagrama. O sensor é um termistor ou NTC com a ordem de valor de R1. O ajuste é feito no trimpot. O integrado usado é dos anos 80, pouco comum em nossos dias.
