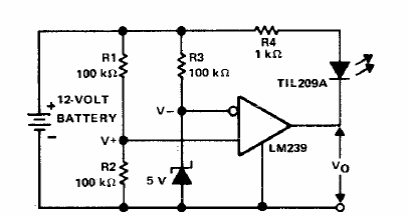

O circuito mostrado foi obtido num esquemário americano dos anos 80. O circuito indica quando a tensão da bateria cai abaixo de 10 V fazendo acender um LED. A alimentação do integrado não precisa ser simétrica. Consulte o manual do componente para saber como alimentá-lo.
