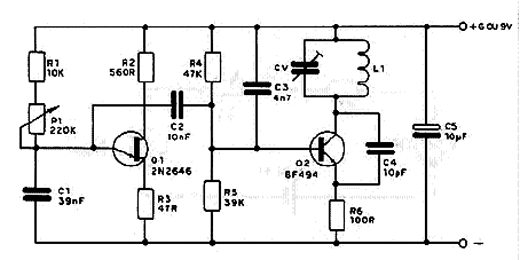

Este circuito gera barras horizontais na tela de um televisor sintonizado nos canais baixos (2 a 6) da faixa de VHF. A separação entre as barras é ajustada em P1. Se bem que o circuito use unijunção, não muito comum em nossos dias, trata-se de algo interessante para demonstrações. CV é um trimmer comum de 20 a 50 pF de capacitância máxima e L1 é formada por 7 ou 8 espiras de fio 26 u 28 sem núcleo com diâmetro de 1 cm. O sinal pode ser irradiado diretamente para um televisor próximo sem a necessidade de antena. Todos os capacitores são cerâmicos exceto C5 que é eletrolítico.
