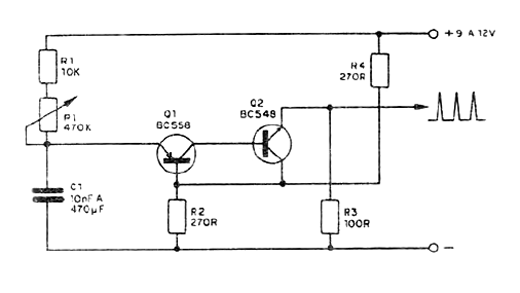

Este circuito simula um transistor unijunção, que não é mais muito comum, usando dois transistores bipolares de uso geral. O circuito funcionará na maioria das aplicações em que se exige um UJT sendo ligado em seu lugar. No circuito da figura temos um oscilador de relaxação com a frequência ajustada em P1 e o valor central dado por C1. A alimentação deste circuito pode ser feita com tensões de 9 a 12 V.
Relaxação com 2 Transistores - UJT Bipolar
