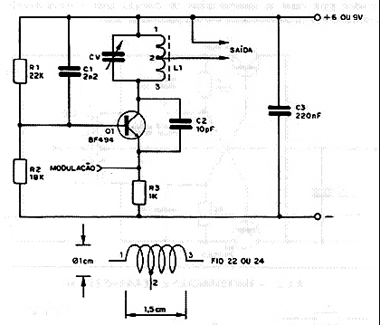

Este circuito gera sinais na faixa de VHF correspondente aos canais baixos de TV (2 a 6). O circuito pode ser usado em testes, em geradores de barra, interfaces para televisores de diversaos tipos ou simplesmente para demonstrações. A saída também pode ser uma pequena antena de 15 a 30 cm de comprimento. Os capacitores são todos cerâmicos e detalhes da bobina são dados junto ao diagrama. Qualquer trimmer com capacitância máxima de 15 a 40 pF pode ser usado neste circuito. Para gerar barras a modulação pode ser feita com um multivibrador astável de baixa frequência.
![Gerador de Sinais de TV Gerador de Sinais de TV](/images/stories/banco/cir0303_01.gif)
Gerador de Sinais de TV
